气动翻板阀是一种通过气动执行机构驱动翻板旋转，从而控制流体（气体或液体）通断或流向的阀门。它在工业自动化系统中扮演着重要角色，广泛应用于除尘系统、气力输送、通风系统以及水厂、污水处理厂等多种工业场景。以下是气动翻板阀工作原理的详细介绍：

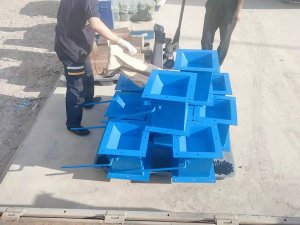

一、结构组成

  气动翻板阀主要由阀体、翻板、气动执行机构、密封件及连接部件等组成。其中，阀体提供介质通道，翻板是可绕转轴旋转的金属或非金属挡板，用于控制介质流动。气动执行机构则通过压缩空气推动活塞实现直线运动，进而驱动翻板旋转。

二、工作原理

  启动阶段：当压缩空气通过电磁阀进入气动执行机构的气缸上腔时，活塞杆向下伸出，通过连接件带动翻板绕转轴旋转。翻板旋转的角度通常为0-90度，具体角度可根据实际需求进行调整。

  开启状态：当翻板旋转至完全开启状态时，介质可自由通过阀门通道。此时，气动执行机构保持活塞杆伸出状态，确保翻板稳定开启。

  关闭阶段：当需要关闭阀门时，电磁阀切换气路，气缸上腔排气。此时，活塞杆在弹簧作用下回缩，带动翻板开始关闭。部分气动翻板阀还配备有重锤组件，利用杠杆原理提供辅助关闭力，确保翻板快速闭合并压紧密封件。

  密封状态：翻板关闭时，固定在阀体和翻板上的密封圈紧密接触，形成可靠密封。密封性能的好坏直接影响阀门的效能和使用寿命。

三、应用场景

  气动翻板阀因其结构简单、维护方便、响应快、压降小等优点，被广泛应用于多种工业场景。例如：

  除尘系统：用于灰斗卸灰时隔离气流，避免漏风。

  气力输送：切换物料输送路径，实现精准控制或频繁切换。

  通风系统：调节空气流量或方向，满足通风需求。

  水厂、污水处理厂：用于滤池反冲洗排水过程中，代替普通滤池中的多种阀门设置，提高过滤效率。

四、维护与保养

  为确保气动翻板阀的正常运行和延长使用寿命，需定期进行维护与保养。具体包括但不限于：

  定期检查密封件的磨损情况，及时更换磨损严重的密封件。

  保持气动执行机构的清洁和干燥，避免杂质进入气缸内部。

  定期检查电磁阀、气缸等部件的工作状态，确保动作灵活可靠。

  根据使用情况，适时调整重锤组件的位置，确保翻板关闭时有足够的压紧力。

  综上所述，气动翻板阀以其独特的工作原理和广泛的应用场景，在工业自动化系统中发挥着重要作用。通过了解其结构组成和工作原理，我们可以更好地使用和维护这一设备，确保其稳定、高效地运行。
