手动插板阀的手动启动装置是基本的驱动方式阀门,形式包括手轮、手柄或者扳手,启动装置又分为直接驱动和传动机构进行驱动两种分类。当阀门口径大启动力矩较大的时候,手轮启闭就显得非常的费力,这样可以通过齿轮或者涡轮传动来进行驱动,以达到省力的目的,根据工况的不同启动装置可选择电动、电液动推杆或者气缸

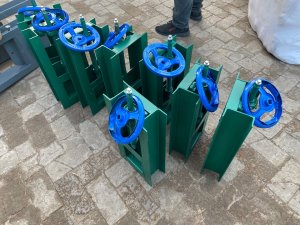

手动插板阀又称为手动螺旋闸阀,手动插板阀他是一种通过闸板上下的拉伸完成截断物料,闸板与阀座始终紧密接触密封的阀门,制造原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做脱离和相吻合的动作,此阀门的优点在于阀门通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通性,其密封结构可以分为软密封、硬密封结构。闭和开启过程中阀座跟闸板一致紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。
手动螺旋闸阀通常用于卸料器(阀)配套使用,适用于冶金、建材、煤炭、矿山、玻璃、轻工、造纸等行业通风除尘、风力输送及排风系统管路上的调节和固体粉料输送的调节和切断。工称压力:0.05Mpa适用温度:≤200℃适用介质:晶粒、颗粒、粉状物料等。插板阀结构简单,操作自如,电石厂阀系列插班活动灵活,密闭性能优良等特点。局部阻力损失小,调节性能。
