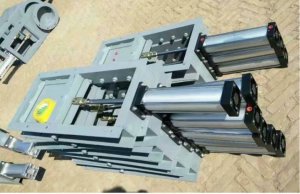

气动插板阀就是借助压缩空气驱动的阀门,气动插板阀采购的时候只明确规格,类别、工压就满足采购要求的做法,可用于控制水、物料,泥浆等各种类型的物料,气动插板阀通过电磁阀换向改变气路方向,推动气缸活塞,驱动闸板沿水平方向往复运动,达到闸门的启闭机目的
气动插板阀工作原理
1·、生产的气动阀规格及类别,应符合管道设计文件的要求。
2、气动阀的型号应注明依据的国标编号要求。若是企业标准,应注明型号的相关说明
3、气动阀工作压力,要求≥管道的工作压力,在不影响价格的前提下,阀门可承受的工压应大于管道实际的工压;气动阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏;阀门开启状况下,阀体应能承受二倍阀门工压的要求。
4、气动阀制造标准,应说明依据的国标编号,若是企业标准,采购合同上应附企业文件。
气动插板阀技术标准
1、插板阀的壳体试验和密封试验介质为水(含剂)、煤油或者粘度不大于水的其他适宜液体
2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定。
3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm/s计算,没有密封性能要求的不做此项试验。
4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。
5、插板阀清洁度要求按JB/T7748的规定。
6、静压寿命试验。
7、插板阀静压寿命试验次数按规定,其他技术要按JB/Z 234的规定
